电力工业是国民经济发展中最重要的基础能源产业，是国民经济的基础产业。它通过机械能装置将自然的一次能源转化为电能，然后通过传输、转换和分配向用户供电。它不仅是一个关系国家经济安全的战略问题，而且与人民的日常生活和社会稳定密切相关


随着电力工业规模的不断扩大，对电力系统的安全运行和供电可靠性的要求越来越高。电力系统一旦发生故障，严重时会造成不可估量的损失。在电力行业，使用红外诊断技术已成为一种趋势。在日常检测工作中，不可缺少的检测手段是使用热成像设备。（参考中国电力行业标准dl/t664-2016《电力设备红外诊断应用规范》编制）



缺陷原因：

长期运行腐蚀和氧化：电力设备长期暴露在空气中。由于大气温度、湿度、气体和灰尘的影响，导致表面结垢或腐蚀，接触不良，发热；外力造成的部件损坏：接头接触不良、螺栓和垫圈未压缩或过度拧紧导致的发热；内部操作导致的故障：电流过载或内部设备故障导致的过热。

用户检查难点：

存在许多遗漏和错误的检查：由于电力设备的劣化和热缺陷的产生，检查员无法通过肉眼直接捕捉问题。传统的五感法（视、听、嗅、嗅、摸）很难直观地掌握设备的温度和运行状态，很容易忽略异常温度点，导致意外故障，严重时会导致大规模停电；人工检查效率低，运行维护成本高：动力设备点多，分布广。检查往往无人看管，很少有人值班。日常检修业务需要投入大量人力物力，检修成本高；此外，特高压等电力场所电磁辐射强，运维人员无法进行高频进入检查；监测数据不全面，无法实时监测：数据汇总上传困难，数据格式不统一，难以实现实时监测；设备状态难以预测，抢修响应时间长：没有提前预警，风险难以预测，异常温升难以观察，抢修问题定位和处置速度慢，造成较大经济损失；测温系统相互独立，形成信息孤岛：不同厂家、不同品牌、不同形式的测温设备无法互联，数据难以获取，运行维护困难。

随着技术的飞速发展l电力设备的内容和复杂性，原有的检测方法很难满足我们对设备状态的准确把握。为了及时控制设备状态，我们必须提高我们的能力和相应的技术装备手段




海康微影电力检测热成像设备应用于电力行业的发电、输电、变配电全环节。已成为各级供电局、电力公司、大型工业园区、大型用电企业不可缺少的检查工具



火力发电-储煤堆检测：

由于封闭式煤场空气循环不良，夏季煤场内部温度较高，热量和可燃气体不易扩散。煤炭长期储存容易自燃，光照会导致煤炭热值的严重损失。一旦发生自燃，将对整个煤仓的煤炭、建筑结构和设备造成巨大损失。海康微电影工业巡更热成像设备用于及时发现温升异常点，提前预警，将火势扼杀在萌芽状态

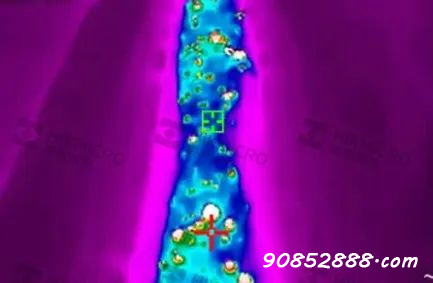

热能-输煤区的输送带检测：



输煤区的输送带运行时间长，摩擦过热容易造成老化和断裂，严重时会导致停机等生产事故。海康微膜行业对热成像设备进行全面、立体的检查，提前发现过热缺陷点和老化点，及时发现隐患，避免事故损失

火电汽轮机设备检查：

汽轮发电机的绝缘材料长期处于高温高湿的恶劣环境中，承受着巨大的机械应力，极易发生失效。近年来的数据表明，火电厂设备中汽轮机的故障频率相对较高，因此对汽轮机的状态检测非常重要。海康微膜工业对热成像设备进行检查，全面、立体地测量汽轮机各轴瓦温度，确保汽轮机安全运行

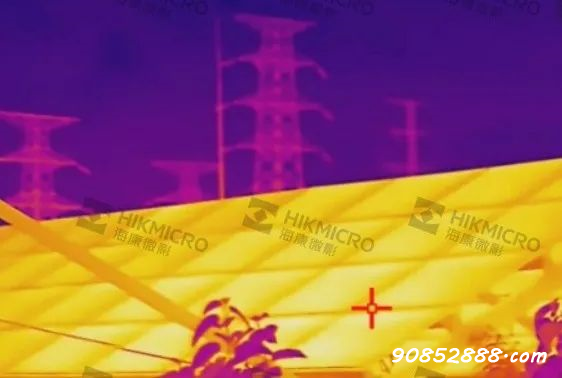

光电光伏板检测：

光伏组件内部电气元件的故障会导致局部温度升高，导致发电效率下降，这反映了组件的表面特征，即“热点”。通过海康微膜行业的检测热成像设备，可以提前发现故障点“热点”，并对故障电池芯片进行组合或维护，实现检测，确保发电效率

光电汇流箱和逆变器检测：



光伏发电场景通常涉及组件的大规模集中显示和检查，或组件的分布式显示和检查。通过小型化、易于安装的热成像设备，对汇流箱、逆变柜外壳及内部各关键部件和节点进行目视测温，判断设备状态。我们所有人a、可视化、在线实时温度监测，温度测量精度达到±；2℃；改变了传统的人工检测模式，平台可以实时查看设备的当前运行状态和历史温度曲线变化记录，直观判断设备故障的可能性，提高整体设备运行检测效率

风机主舱温度测量：



风机机房内的刹车片、传动装置等设备因高温运行等原因易发生火灾危险。此外，风机位置偏远，运行维护效率低，迫切需要解决风机机房的温度测量和防火问题；使用海康微膜工业检测热成像设备，可对舱内设备进行远程操作维护和在线检测，减少爬塔次数，提高操作检测效率；记录设备的温度变化趋势，并目视辅助判断设备的运行状态





输电线路绝缘子检测：



绝缘子长期受到电磁场、机械应力、冷热变化、湿度等影响，导致绝缘子内芯轴和端芯轴受潮，表面污渍，发热异常，直接影响电网安全运行。海康微膜行业巡检热成像设备能够简单、安全、实时、直观地检测和诊断设备故障，确保供电安全

夹钳检测：



在传动系统中，线夹是一种重要的设备，但由于接触不良、腐蚀等原因，线夹往往会出现异常热点，严重影响供电安全。海康微膜行业检测热成像设备能准确检测热点，及时消除隐患，确保供电安全




变压器设备的检测：



变压器箱因油管堵塞、涡流损耗、内部异常、铁芯绝缘不良等原因发热。海康微膜工业检测热成像设备对变压器箱进行检测，可使变压器箱始终保持常温，避免因温度过高而损坏变压器

互感类设备的检测：



变压器是供电系统的重要设备。接触不良、垫片未压紧或过紧、漏油、铁芯绝缘损坏、三相不平衡等情况都伴随着局部或整体温度异常。海康微膜工业巡检热成像设备能够简单、安全、实时、直观地检测和诊断设备故障，确保设备安全、长期运行

避雷器设备的检测：



避雷器主要用于变电站限制各种过电压，防止过电压对其他设备造成损坏。如果避雷器存在发热缺陷，将失去保护作用，给设备的安全运行带来隐患。th通过海康微膜业对热成像设备的检查，及时发现避雷器阀板潮湿老化导致泄漏电流增大的隐患

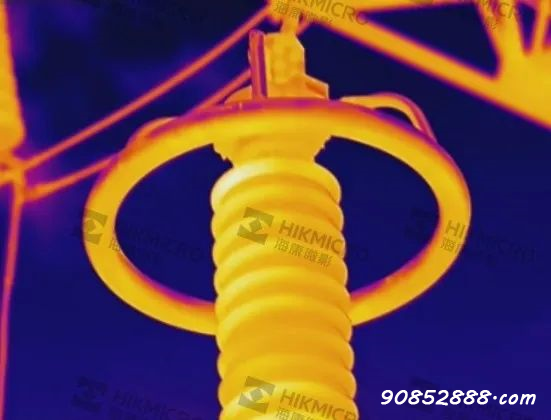

套管设备的检查：



高压套管是变压器的重要组成部分。在运行过程中，会受到运行温度、强电场、振动等多种因素的影响，导致裂纹、漏油、螺钉松动、外观脏污、接触不良等故障，导致温度异常。海康微膜业对热成像设备进行检测，检测外壳温度，确保供电安全

gis设备检测：


如果gis设备内有金属颗粒和粉末，则可能会导致gis设备故障和温度异常。海康微膜行业热成像设备的检测可以有效发现设备内部的隐患，避免隐患的不断发展和恶化，提高gis设备的状态检测水平

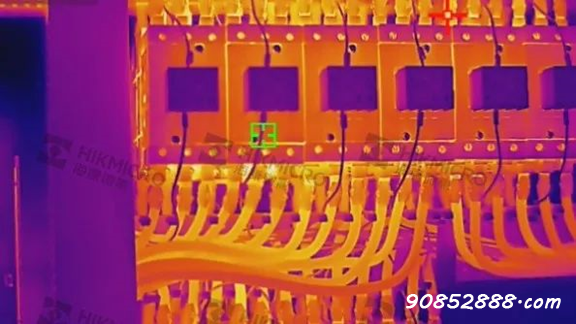

配电巡检：



配电室内有大量触点、开关、套管夹和其他电气接头。在运行过程中，由于接触不良、老化腐蚀、负载电流过载等原因，经常会产生高温异常点。海康微胶片行业的检测热成像设备，可以通过手动/在线/智能检测柜内外，实现可视化、精确的温度测量，方便检测人员识别隐患，确保供电安全


室外在线温度测量设备——第三代新型旋转式温度测量设备：

点击图片查看第三代海康微影新产品介绍

测温点定位更准确，“超景深”焦点更清晰，缺陷和异常判断更智能，智能检测更稳定。海康微影第三代旋转测温产品真正实现了设备的远程操作和维护，实现了7*24小时供电的智能“体检医生”

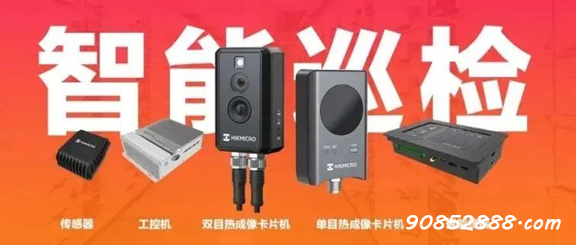

柜内在线测温设备-配电柜智能监控系统：


点击图片查看海康微影配电柜智能监控系统介绍

没有“线”的可能性。海康微影配电柜智能监控系统登台亮相，取决于您的想法。传感器、单/双目热成像卡机、工业计算机和智能终端可帮助智能检查机柜内的电源设备。海康微影配电柜智能监控系统、配电柜测温智能运维解决方案专家、7*24小时电气设备监护人

手持式测温袖珍机-海康微影手持式测温个人，测温检测新品种：

单击图片以查看产品介绍海康微影手持式测温仪

采用海康微影测温个人，结合检测引擎，为全行业和现场的设备检测用户提供灵活的问题处理流程和丰富的检测数据统计显示方法，实现pdm预测性维护，提前发现问题，全面掌握设备状态，降低维护成本，降低停工风险，帮助安全生产，降低成本，提高效率

手动检查的利器——海康微影master手持式测温热像仪：


点击图片查看海康微影大师手持设备介绍

海康微影大师手持式温度计和热成像仪，借你一双热眼睛看温度！可实现远程非接触检测，直观显示设备温度场分布。设备配备了业界领先的图像处理算法和精确的测温技术，先进的智能双光融合技术和专业的测温分析功能，丰富的镜头配件和功能强大的二次分析软件，使故障诊断更加高效，电能检测更加智能
