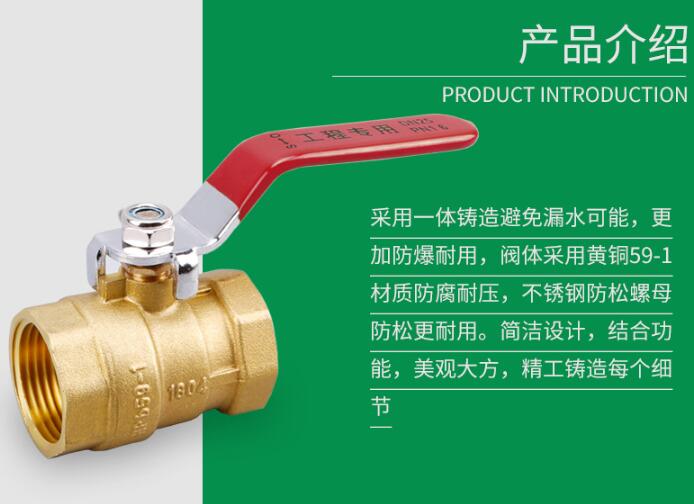

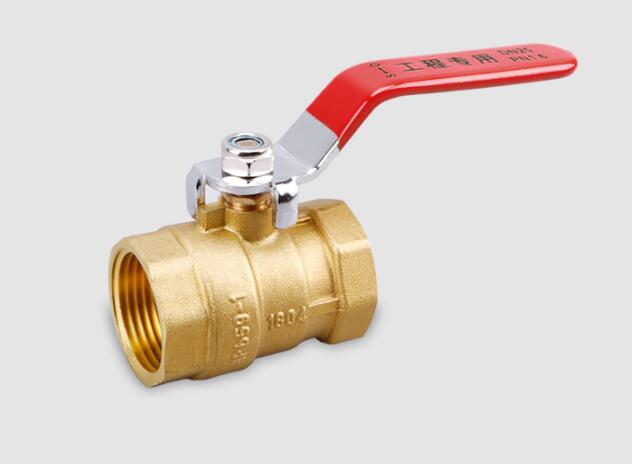

玉环球阀批发 黄铜59材质Q11F-16T球阀 工程锻造球阀 可按需定制

手机扫描查看



　　球阀安装使用说明

　　一、使用范围

　　球阀在管道上主要用于切断、分配和改变介质流动方向。为延长球阀使用寿命，应作全开和全关使用。

　　二、产品主要技术参数：

　　1、选用优质铜材，采用热锻造工艺

　　2、球阀工作介质为水。

　　3、公称压力为1.6MPa，特殊要求可定制。

　　三、安装指南

　　1、管螺纹连接的球阀，安装旋紧时，应使管子与阀体端面垂直，并板钳该螺纹同侧端的六角或八角部位，不应扳钳另一端的六角或八角或其他部位，以免造成阀体变形或影响开启。

　　2、内螺纹连接球阀，必须控制管端的外螺纹长度，以免管端螺纹过长，旋入时顶压球阀内螺纹端面，造成阀体变形而影响密封性。

　　3、管螺纹连接的球阀与管端的螺纹相连接时，内螺纹可以是圆锥管螺纹，也可以是圆柱管螺纹，但外螺纹必须是圆锥管螺纹，否则会导致连接不紧而泄漏。

　　4、法兰球阀上分度圆应与管道法兰上分度圆尺寸一致方能相配，两端管道中心应垂直于法兰球阀法兰面，否则会造成阀体扭曲而变形。

　　5、管螺纹连接的球阀安装时，密封材料应清洁、干净。

　　6、安装时注意球阀手柄启闭范围内不能有障碍物，如墙、管子、连接螺母等。

　　7、球阀手柄与阀体方向平行时为开，垂直时为关。

　　8、介质应不含颗粒、腐蚀性气体或液体。

　　9、PP-R管球阀安装：

　　①、将阀体上连接螺母、PP-R管法兰和O型密封圈分别拆下。

　　②、将拆下连接螺母按原方向套入PP-R管上。

　　③、将PP-R管法兰和PP-R管用热熔器熔合后结合，冷却后将O型密封圈套入PP-R管法兰台阶上，最后将连接螺母与阀体拧紧即可。
